1. 激光闪光法（LFA）

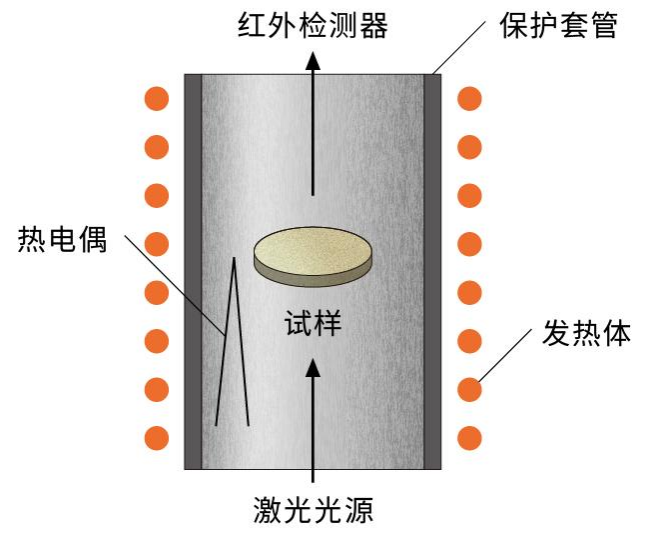

激光闪光法是一种非接触、非破坏性方法。基于热扩散原理，通过向样品表面瞬间发射一束高能量激光脉冲，使样品表面在极短时间内被加热至远高于其初始温度的状态。随后，利用红外探测器监测并记录样品背面温度随时间的变化情况。由于热量在样品内部的传播速度（即热扩散速度）与材料的热扩散系数成正比，通过分析温度-时间曲线，可以间接计算出材料的导热系数和热扩散系数。

激光闪射法能在几秒到几分钟内完成对小样本尺寸的测量，特别适合于昂贵或难以生产的材料，以及高温环境下的测试，适用对象包括固体、液体、膏体和粉末材料等。但是它只能反映样品厚度方向上的热导率，对各向异性材料无法提供准确测试；其次数据解析相对复杂，依赖于热扩散理论，需要专业知识和软件来分析数据；同时对样品制备要求较高，需要有良好的平面和恰当的尺寸。

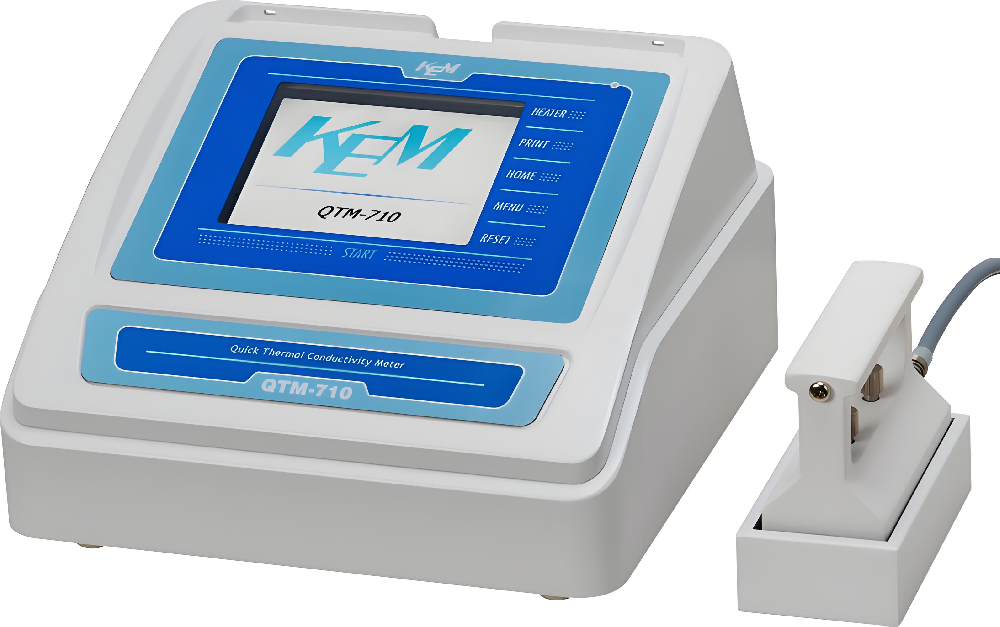

2. 热线法（HW）

热线法是一种测量材料热物性的非稳态测试方法，在测量过程中，热线及其周围试样的温度将会升高，其温升速率与试样的导热性能有关。测量时，在热线两端施加一定的电压使其产生热量，随后测量热线本身或者平行于热线一段距离样品温度随时间的变化。由于变化规律与样品的导热性能有着一定的关系，由此获得被测样品的导热系数。此外，热线法又被广泛应用于流体介质的测量，如流速、温度和成分等。

热线法适用范围宽，测量时间短，可有效避开样品对流的影响，因其需少量样本测试及设备简便，可实现现场应用或在线测试。现已被广泛应用于各种低热导率、颗粒状材料和多孔材料的热物性测量，成为我国测量非金属材料标准之一。

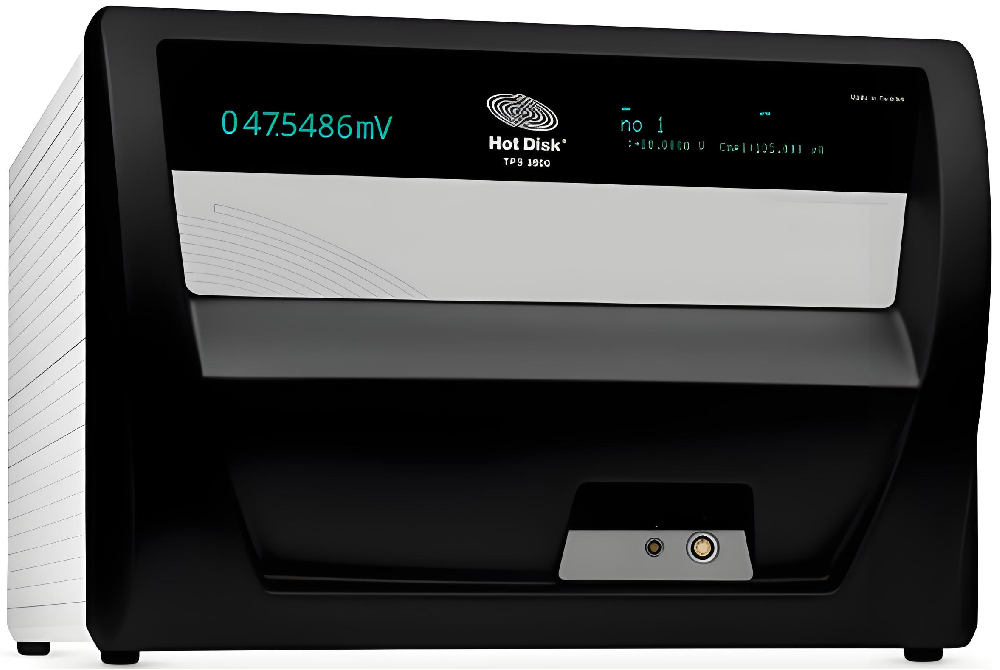

3. 瞬态平面热源法（TPS）

瞬态平面热源法是一种绝对测量方法，无需重复校准或使用标准样品，它能够测定具有宽范围导热系数材料的本体性能。方法通过利用热阻性材料制成的平面探头，同时作为热源和温度传感器，来测量材料的导热系数。合金的热阻系数与温度和电阻的关系呈线性，因此通过监测电阻的变化，可以精确地反映样品的导热性能。

瞬态平面热源法具有操作简便、快速获得结果的特点，对小样本量和各向异性材料特别有效，且受外部环境影响较小。然而其测试准确度易受到设备和操作技巧的限制，且样品制备和传感器位置对结果有重要影响。在常温常压测量条件下，导热系数及热扩散系数的测量误差可控制在5%以内，随着温度的升高，误差会大幅度增大。
